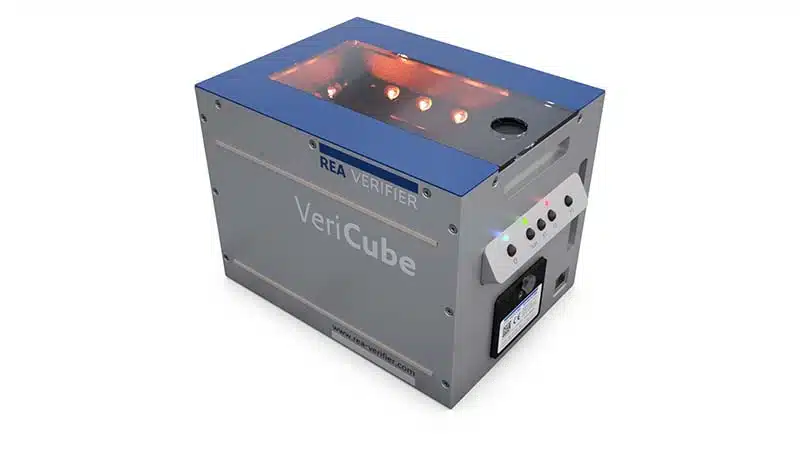

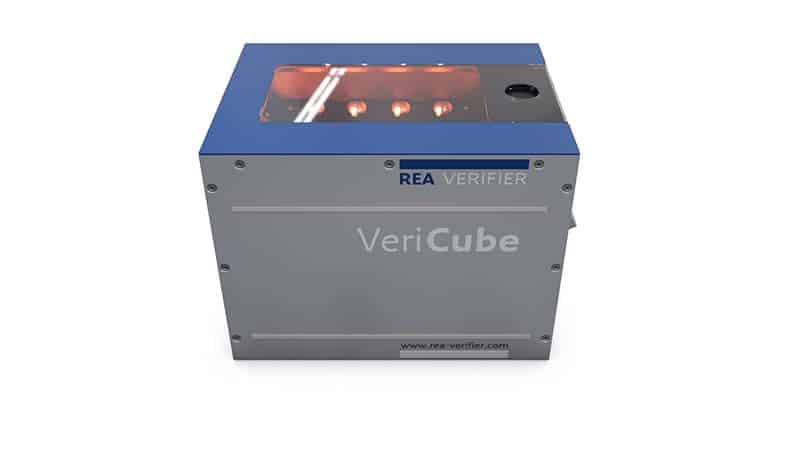

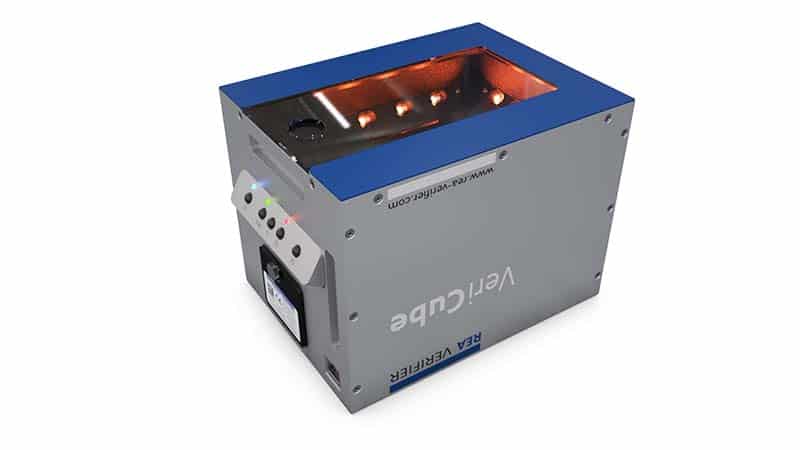

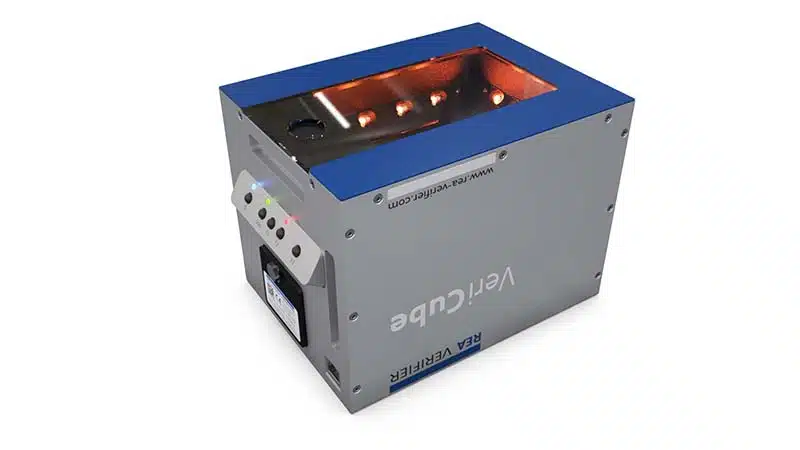

REA VERICUBE

MATRIX CODE PRÜFGERÄT

Das REA VeriCube ist ein hochmodernes Matrix- und Strichcode Prüfgerät, das branchenübergreifend eingesetzt werden kann. Ob liegend, stehend oder von oben nach unten. Nahezu jedes Prüfmuster kann hier berührungslos in optimaler Position gemessen werden.

Die Messung von optischen Codes unter Einhaltung definierter Winkel, Abstände und Beleuchtungen ermöglicht genaue und reproduzierbare Messergebnisse und Qualitätsbewertungen.

Das Messsystem basiert auf einem hochpräzisen Optikmodul mit einem CMOS-Kamerachip. Das System ist so konstruiert, dass Fremdlichteinflüsse bei der Messung weitgehend ausgeschlossen sind.

Mit dem REA VeriCube finden Sie schnell heraus, wie Sie die die Leseraten der geprüften Codes verbessern können. Optimieren Sie die Druckqualität der Codes mit Hilfe der ausführlichen Messergebnisse.

Sie haben Fragen?

Wir beraten Sie gerne!

Produktdetails

  • Universelles, stationäres 2D Prüfgerät
  • Hochwertiges Aluminumgehäuse, pulverbeschichtet, lackiert mit Glasscheibe
  • Einfach austauschbare und kratzresistente Echtglasscheibe
  • Unterschiedliche Beleuchtungsoptionen (UV, Rotlicht, Weißlicht und IR-Licht)
  • REA VeriCube Standard: Abdeckplatte mit Gewindebohrungen zur Befestigung
  • REA VeriCube Pharma: Abdeckplatte ohne Gewindebohrungen
  • REA VeriCube Inline: SPS Variante für die Integration in Maschinen und Anlagen
  • weitere Informationen finden Sie unter: www.rea-verifier.com

Strichcodes (1D)

  • EAN-13
  • UPC-A
  • UPC-E ohne/mit ADD-ON
  • EAN- 8
  • 2/5 Interleaved
  • ITF-14
  • Frachtpost
  • Code 39
  • PZN-Code
  • Code 32
  • Code 128
  • GS1-Databar
  • GS1-Data-bar Composite

Matrix Codes (2D)

  • Data Matrix
  • DPM-Matrix Codes
  • QR-Code
  • MicroQR-Code
  • Aztec Code
  • PDF 417

FEATURES

  • Berührungslose Code-Prüfung mit CMOS-Kamerasystem
  • Austauschbare Optikmodule für optimale Anpassung an unterschiedlich große Codes
  • Wählbare Beleuchtungsarten (Rot- oder Weißlicht)
  • Messung direkt markierter Codes (DPM)
  • Anwendung in drei Lagen: Seitlich, stehend nach oben, stehend nach unten, um eine bestmögliche Anpassung an die Messaufgabe zu erzielen
  • Abgedunkelter Messraum ohne Fremdlichteinflüsse
  • Prüfung nach ISO/IEC 15415, der Prüfnorm für gedruckte Matrix-Codes
  • Prüfung nach ISO/IEC TR 29158 (frühere AIM DPM-2006 guideline) für direkt markierte Matrix Codes
  • Strichcodeprüfung nach ISO/IEC 15416 oder ANSI X3.182
  • Prüfung gemäß allgemeiner GS1-Spezifikation
  • Auswertung der GS1-128 Datenstrukturen
  • Messung optionaler Qualitätsparameter für die Optimierung der Druckprozesse
  • Bedienerführung, Darstellung und Reports mehrsprachig
  • Zur Vereinfachung der Bedienung können kundenindividuelle Prüfparameter als Profile hinterlegt werden
  • ISO/IEC 15418 / ANS MH10.8.2 Datenstrukturanalyse
  • Spezielle Codeauswahl für die Anforderungen serialisierter Codes in der Pharmaindustrie
  • Anschluss mit einem einzigen Netzwerkkabel aufgrund von PoE (Power-over-Ethernet)
  • Einfach entfernbare und austauschbare, transparente Abdeckplatte
  • Netzwerkfähige PC Auswertungs-Software TransWin 32 für Windows (Multi-User-fähig)

KAMERAMODUL FÜR MATRIX CODES

  • Brennweite 8 mm ⇒ Sichtfeld 114 x 76 mm
  • Brennweite 12 mm ⇒ Sichtfeld 80 x 60 mm
  • Brennweite 16 mm ⇒ Sichtfeld 63,5 x 47,5 mm
  • Brennweite 25 mm ⇒ Sichtfeld 37,5 x 27,7 mm

Technische Daten

  • Prüfgerät und Messgenauigkeit in Konformität mit ISO/IEC 15426-2 und ISO/IEC 15426-1
  • Einschließlich Windows Software REA TransWin32
  • Beleuchtung mit Rotlicht-LED, 660 nm und/oder Weißlicht-LED, 4.000 °K
  • Beleuchtungswinkel 45° für Rot- und Weißlicht
  • LED Anzeigen für die Messung und Lichtartwahl
  • Stromversorgung über Netzwerkkabel (Power-over-Ethernet)
  • Tastenfeld mit ein/aus, Scan und drei benutzerdefinierbaren Tasten
  • Mechanisch drehbares Tastenfeld, um die Bedienung an die bevorzugten Messlage anzupassen
  • LAN-Netzwerkschnittstelle RJ45 für Energieversorgung und TCP/IP Datentransfer
  • Austauschbares Optikmodul, Auflösung 2592 x 1944 Pixel
  • Kameraschärfeeinstellung und Blendeneinstellung ab Werk fest eingestellt
  • Maße: 200 x 150 x 150 mm (B/L/H) mit Tastenfeld 210 mm breit
  • Gewicht: 2.600 g
  • Windows 10, Windows 8, Windows 7, 64 bit werden unterstützt
